Работа прибора в режиме Мотор-тестер предусматривает использование дополнительного модуля - адаптера зажигания Spark Master, датчика первого цилиндра и наборов ёмкостных датчиков DIS-4 или DIS-6 Оболочка программно вычислят основные параметры сигналов, снимаемых ёмкостными датчиками, с высоковольтных (ВВ) проводов системы зажигания: напряжение пробоя, напряжение горения и  время горения (значения этих параметров в данной последовательности располагаются в левом верхнем углу окна соответствующего цилиндра).

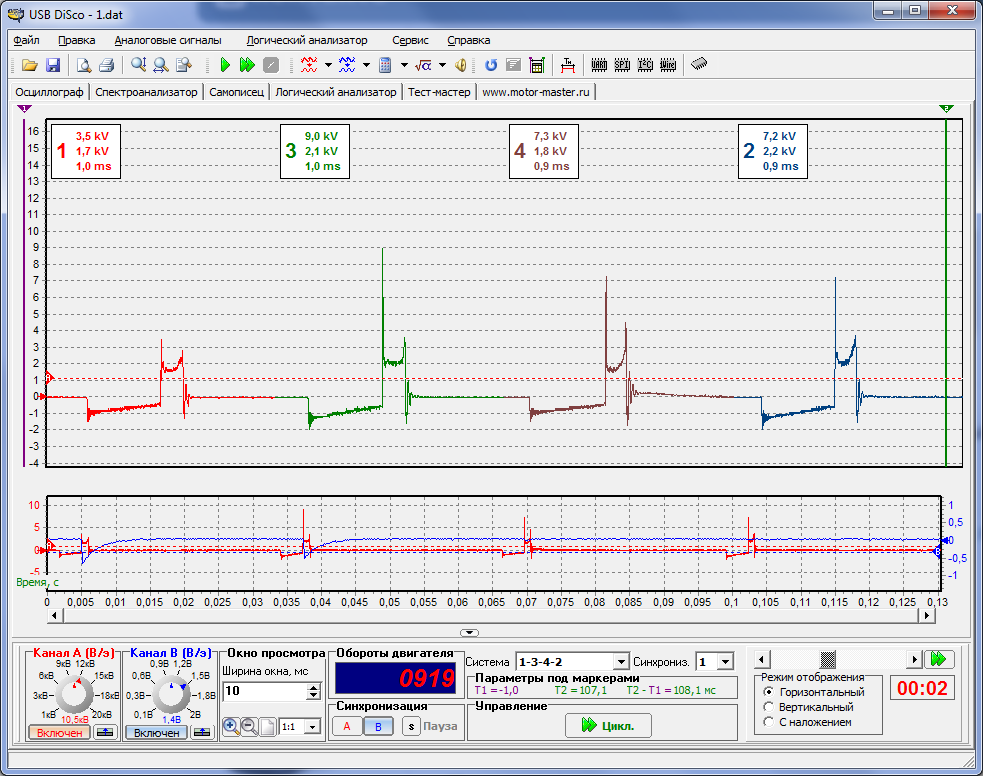

На рисунке приведено основное окно программы при работе в режиме мотор-тестера. В центре окна находится рабочий экран , на котором отображаются от двух до восьми (в зависимости от исследуемой системы зажигания) осциллограмм, каждая из которых соответствует одному из цилиндров двигателя внутреннего сгорания.

Снизу располагается вспомогательная осциллограмма, отображающая полную развертку входных сигналов.

Над рамкой рабочего экрана расположены два маркера, предназначенные для точного измерения временных интервалов. Их функционирование эквивалентно режиму "Осциллограф". Маркеры можно передвигать с помощью мыши, для этого необходимо щелкнуть левой кнопкой мыши над треугольником, после чего не отпуская левою кнопку передвигать мышь влево или вправо. При передвижении маркера по рабочему экрану на панели Параметры под маркерами будут отображаться параметры сигнала под маркером.
Для задания уровня синхронизации используются два горизонтальных маркера A и B. Маркер A задает уровень (амплитуду) напряжения канала A который используется при включенной синхронизации (абсолютной) по каналу A. Маркер B аналогично задает уровень, используемый при включенной синхронизации по каналу B.

Параметры под маркерами  - панель, отображающая, положение каждого маркера на оси времени, а также разницу положений маркеров.

Группа Канал А  предназначена для установки диапазона измеряемого входного напряжения по каналу A. Кроме того, в данной группе располагаются кнопка включения/выключения отображения канала А на вспомогательной диаграмме и кнопка инвертирования канала A на всех диаграммах.

Группа Канал B  предназначена для установки диапазона измеряемого входного напряжения по каналу B. Кроме того, в данной группе располагаются кнопка включения/выключения отображения канала B на вспомогательной диаграмме и кнопка инвертирования канала B на вспомогательной диаграмме.

Группа Окно просмотра  предназначена для задания ширины окна, в котором отображается каждый из цилиндров на рабочем экране. Кроме того имеется возможность работы с масштабированием сигнала аналогично режиму "Осциллограф".

Окно Обороты двигателя  отображает текущее значение частоты вращения двигателя, измеренное в об/мин.

Группа Синхронизация  предназначена для выбора способа синхронизации осциллограммы (по каналу А или каналу B). Кроме того имеется возможность выбрать автоматический режим синхронизации [s], при котором выставленные пользователем уровни синхронизации игнорируется, а программа автоматически ориентируется по всплескам сигнала на канале B.

Окна селективного выбора Система и Синхрониз.  предназначены для выбора анализируемой системы зажигания и цилиндра, к которому подключен датчик синхронизации..

Группа Управление&  предназначена для запуска и останова измерения. Для того, чтобы произвести измерение необходимо нажать кнопку "Однокр." или "Цикл." Кнопка " Однокр." инициализирует только одно измерение, после чего на рабочем экране отображаются только что считанные осциллограммы. Кнопка " Цикл." выполняет аналогичные действии за исключением того, что после окончания измерения автоматически запускается новое измерение. После нажатия на одну из кнопок запуска она меняет свое название на "Сброс" красного цвета, нажатие на такую кнопку вызовите немедленный сброс устройства и прекращение ожидания результатов измерения. Кнопка "Сброс" может оказаться единственным средством останова измерения, например, когда отсутствуют необходимые импульсы синхронизации.

Группа Режим отображения используется для задания взаимного расположения осциллограмм всех цилиндров.

После нажатия кнопки "Пуск" программа переходит в режим непрерывной записи сигнала с его отображением в реальном времени. Воспроизвести записанный сигнал можно нажатием кнопки воспроизведения в правой нижней части экрана. Там же находится полоса прокрутки, с помощью которой можно установить нужную позицию для воспроизведения.

Вниманию наших пользователей представляем примеры использования прибора/strong> на трамблёрных системах зажигания и DIS-системах.
